تُستخدم صواميل تثبيت المحامل DIN70852 لضبط الخلوص المحوري أو تثبيت توصيلات العمود والمحور في الأنظمة الميكانيكية. يسمح تصميمها المسطح بالتركيب الموفر للمساحة في الأماكن الضيقة.
صواميل تثبيت المحامل DIN70852 الميزات الرئيسية:
تصميم مشقوق: تسمح الشقوق بالضبط الدقيق باستخدام مفتاح ربط (مثل DIN 1810-A)، مما يضمن بقاء الصامولة ثابتة تحت الاهتزاز.
المادة والتشطيب: مصنوعة عادة من الفولاذ (فئة الخاصية 17H) مع طلاء الزنك أو التخميل الأزرق لمقاومة التآكل.
أحجام الخيوط: متوفرة بخيوط متري من M10×1 إلى M80×1.5. الأحجام الأكبر (≥M45×1.5) تحتوي على 6 شقوق لتوزيع أفضل للعزم.
تطبيقات صواميل تثبيت المحامل DIN70852:
الآلات الصناعية، أنظمة نقل الحركة في السيارات، وأنظمة النقل.
أمثلة: تثبيت التروس، البكرات، أو المحامل على الأعمدة.
2. صواميل تثبيت المحامل DIN 1804

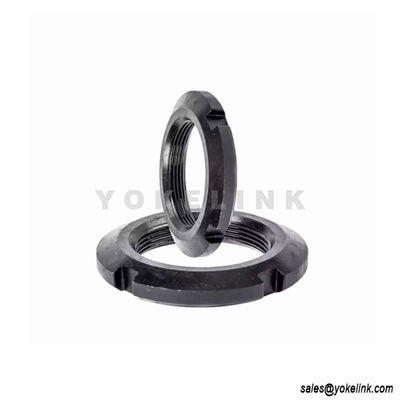

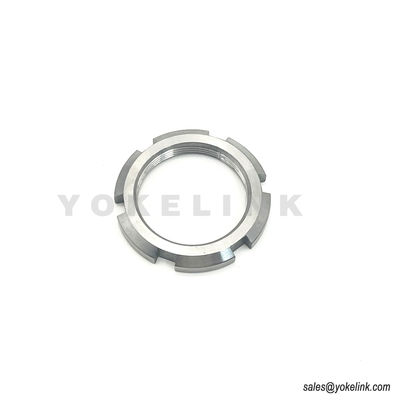

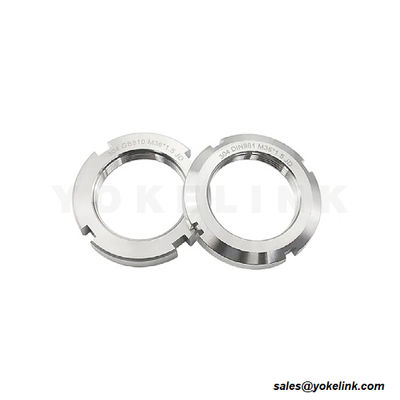

صواميل تثبيت المحامل DIN 1804 متخصصة في التثبيت المحوري عالي الدقة، خاصة في تجميعات المحامل. غالبًا ما تعمل مع مفاتيح الربط الخطافية (مثل سلسلة SKF HN) للتركيب في الأماكن الضيقة.
صواميل تثبيت المحامل DIN 1804 الميزات الرئيسية:
سطح تزاوج أملس (D3): يضمن سطح أملس بارز قليلاً اتصالاً وثيقًا بالمكونات المتزاوجة، مما يقلل من التآكل.
خيارات مواد صواميل تثبيت المحامل DIN 1804:
فولاذ غير مقسّى (تشطيب أسود) للاستخدام العام.
فولاذ مقسّى (HRC 60±2) للتطبيقات الشاقة التي تتطلب قوة عالية.

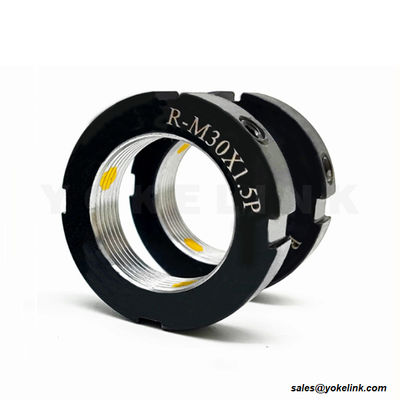

أنواع مزودة ببطانة نايلون (مثل GN 1804.1) لأداء قفل ذاتي بدون أدوات إضافية.
أحجام الخيوط: مشابهة لـ DIN 70852، تغطي M10×1 إلى M80×1.5.
تطبيقات صواميل تثبيت المحامل DIN 1804:
المحامل على الأعمدة المستدقة، علب التروس، والآلات الدقيقة. مثال: ضبط الخلوص في تجميعات محامل الأسطوانة.
مواصفات صواميل تثبيت المحامل DIN 70852 DIN1804:
تأتي صواميل تثبيت المحامل DIN70852 DIN1804 بأحجام مختلفة، يتم تحديدها عادةً بقطر الخيط والخطوة، أو أحيانًا برقم KM لصواميل القفل الخاصة بـ SKF. تشمل أحجام الخيوط المترية الشائعة M3، M4، M5، M6، M8، M10، M12، M16، و M20. تتوفر أيضًا أحجام أكبر مثل M25، M50، M60، و M85. لتحديد الحجم الصحيح، ستحتاج إلى قياس قطر العمود الذي سيتم استخدام الصامولة عليه أو قطر التجويف للصامولة نفسها.
لماذا تختار معايير DIN لصواميل تثبيت المحامل؟
إنها تضمن التوافق والموثوقية عبر الصناعات.
تُستخدم على نطاق واسع في قطاعات السيارات والفضاء والصناعة (مثل SKF، Ganter).
الطلاء بالزنك والمعالجة الحرارية تعزز المقاومة للتآكل والإجهاد.
