تم تقديم مواصفات قضبان تثبيت ASTM F1554 درجة 55 في عام 1994 وتغطي مسامير التثبيت المصممة لتثبيت الدعامات الهيكلية في الأساسات الخرسانية. يمكن أن تتخذ قضبان تثبيت ASTM F1554 درجة 55 شكل مسامير ذات رؤوس، أو قضبان مستقيمة، أو مسامير تثبيت منحنية. الدرجات الثلاث 36 و 55 و 105 تحدد الحد الأدنى لقوة الخضوع (ksi) لمسمار التثبيت. يمكن أن تكون قضبان تثبيت ASTM F1554 درجة 55 إما مقطوعة أو ملولبة بالدرفلة، ويمكن استبدال الدرجة 55 القابلة للحام بالدرجة 36 حسب خيار المورد. يساعد الترميز اللوني على الطرف - 36 أزرق، 55 أصفر، و 105 أحمر - على تسهيل التعرف السهل في الميدان. يُسمح بوضع علامة دائمة للمصنع والدرجة بموجب المتطلبات التكميلية S2.
تشمل تطبيقات قضبان تثبيت ASTM F1554 درجة 55 الأعمدة في المباني ذات الهياكل الفولاذية، وأعمدة إشارات المرور والإنارة للشوارع، وهياكل اللافتات العلوية للطرق السريعة، على سبيل المثال لا الحصر.
الميزات الرئيسية لقضبان تثبيت ASTM F1554 درجة 55
أداء عالي القوة:مصنعة وفقًا لمتطلبات ASTM F1554 الدرجة 36 و 55 و 105 لتطبيقات التثبيت الهيكلي الموثوقة.
تكوينات متعددة متاحة:متوفرة بتصاميم مستقيمة، من النوع J، من النوع L، ومنحنية مخصصة لتلبية متطلبات مشاريع الأساسات والمرافق المختلفة.
حماية من التآكل بالجلفنة بالغمس الساخن:متوفرة بلمسة نهائية مجلفنة بالغمس الساخن لمقاومة التآكل طويلة الأمد في البيئات الخارجية والقاسية.
مجموعة واسعة من الأحجام:متوفرة بأقطار من5/8" إلى 2-1/2"وأطوال مخصصة وفقًا لمواصفات المشروع.
حل تثبيت كامل:يتم توريدها مع صواميل سداسية ثقيلة متطابقة من ASTM A563، ووردات مقواة من ASTM F436، وقوالب تثبيت.
مناسبة للبنية التحتية الحيوية:تستخدم على نطاق واسع في أعمدة المرافق، وهياكل خطوط النقل، وأعمدة إشارات المرور، وأبراج الإضاءة، وأساسات الطاقة الشمسية، والهياكل الفولاذية.
قدرة تصنيع مخصصة:أطوال خيوط مخصصة، ومنحنيات، وبروزات، وتكوينات تجميع متاحة عند الطلب.
فحص جودة كامل:تخضع كل دفعة لفحص الأبعاد، والتحقق من مقياس الخيوط، والاختبارات الميكانيكية، وفحص سمك الطلاء.
المواصفات الفنية لقضبان تثبيت ASTM F1554:
| اسم المنتج |
قضبان تثبيت ASTM F1554 الدرجة 36/55/105 |
| المادة |
الدرجة 36: فولاذ كربوني
الدرجة 55: فولاذ SAE 1045
الدرجة 105: فولاذ سبائك SAE 4140
|
| الملحقات |
صواميل سداسية ثقيلة ASTM A563 DH
وردات ASTM F436
وردات لوحية،قوالب تثبيت
|
| النوع |
قضبان ملولبة بالكامل
ملولبة مزدوجة النهاية
ملولبة أحادية النهاية
نوع J / نوع L
نوع مستقيم
|
| الحجم |
الدرجة 36: 1/2~4 بوصة
الدرجة 55: 1/2~4 بوصة
الدرجة 105: 1/2~3 بوصة
|
| التشطيب |
مُجلفن بالغمس الساخن |
| الدرجة |
قوة الخضوع |
قوة الشد |
المادة النموذجية |
| الدرجة 36 |
36 ksi (250 MPa) كحد أدنى |
58-80 ksi |
ASTM A36 / Q235B |
| الدرجة 55 |
55 ksi (380 MPa) كحد أدنى |
75-95 ksi |
SAE 1045 / ASTM A572 Gr.55 |
| الدرجة 105 |
105 ksi (724 MPa) كحد أدنى |
125-150 ksi |
SAE 4140 / 42CrMo |

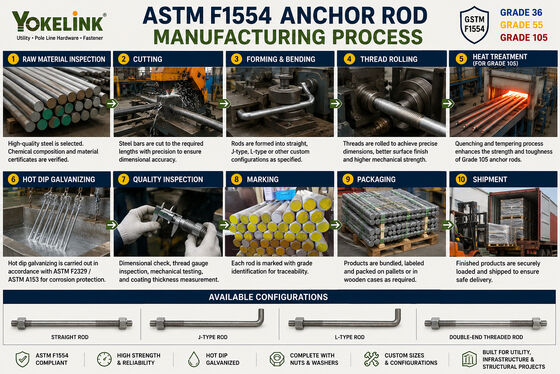

عملية تصنيع قضبان تثبيت ASTM F1554:
يتم تصنيع قضبان تثبيت ASTM F1554 درجة 55 من YOKELINK من خلال عملية إنتاج خاضعة للرقابة لضمان الامتثال لمتطلبات ASTM F1554 للدقة الأبعاد،الأداء الميكانيكي، ومقاومة التآكل.
فحص المواد الخام → القطع → التشكيل والانحناء → دحرجة الخيوط → المعالجة الحرارية (الدرجة 105) → الجلفنة بالغمس الساخن → فحص الجودة → التعبئة والشحن.
1. فحص المواد الخام
يتم اختيار مواد الفولاذ الكربوني والسبائك عالية الجودة وفقًا للدرجة المطلوبة. يتم التحقق من التركيب الكيميائي وشهادات المواد قبل الإنتاج.
2. القطع
يتم قطع قضبان الفولاذ إلى الأطوال المحددة باستخدام معدات قطع دقيقة لضمان اتساق الأبعاد.
3. التشكيل والانحناء
يتم تشكيل قضبان التثبيت في التكوينات المطلوبة، بما في ذلك القضبان المستقيمة، والقضبان الملولبة مزدوجة النهاية، والقضبان من النوع J، والقضبان من النوع L، وفقًا لمواصفات المشروع.
4. دحرجة الخيوط
يتم إنتاج الخيوط بواسطة آلات دحرجة الخيوط لتحقيق أبعاد خيوط دقيقة، وتحسين تشطيب السطح، وتعزيز القوة الميكانيكية.
5. المعالجة الحرارية (للدرجة 105)
يتم تبريد قضبان التثبيت من الدرجة 105 وتطبيعها لتحقيق الخصائص الميكانيكية المطلوبة والأداء عالي القوة.
6. الجلفنة بالغمس الساخن
يمكن جلفنة قضبان التثبيت بالغمس الساخن وفقًا لمعايير ASTM F2329 أو ASTM A153 لتوفير حماية طويلة الأمد من التآكل في البيئات الخارجية.
7. فحص الجودة
تخضع كل دفعة لفحص شامل، بما في ذلك التحقق من الأبعاد، وفحص مقياس الخيوط، والاختبارات الميكانيكية، وقياس سمك الطلاء، والفحص البصري.
8. التعبئة والشحن
يتم تعبئة المنتجات النهائية بشكل آمن على منصات نقالة، أو في صناديق خشبية، أو وفقًا لمتطلبات العملاء لضمان النقل والتسليم الآمن.
مراقبة جودة قضبان تثبيت ASTM F1554 درجة 55:
يتم فحص كل قضيب تثبيت ASTM F1554 من YOKELINK لضمان الامتثال لمتطلبات ASTM للأبعاد، والخيوط، والخصائص الميكانيكية، وجودة الطلاء.
ما هي الاختبارات التي يتم إجراؤها على قضبان تثبيت ASTM F1554؟
تجري YOKELINK التحقق من المواد، وفحص الأبعاد، وفحص مقياس الخيوط، واختبار الشد، وقياس سمك الطلاء، وفحص بصري نهائي قبل الشحن.
هل يتم فحص قضبان التثبيت المجلفنة؟
نعم. يتم فحص قضبان التثبيت المجلفنة بالغمس الساخن للتأكد من سمك الطلاء، وتشطيب السطح، والامتثال لمتطلبات ASTM F2329 أو ASTM A153.
تطبيقات قضبان تثبيت ASTM F1554:
توفر قضبان تثبيت ASTM F1554 درجة 55 حلول تثبيت موثوقة لأعمدة إشارات المرور، وهياكل اللافتات، والبنية التحتية للطرق. غالبًا ما تحدد إدارات النقل في جميع أنحاء أمريكا الشمالية قضبان التثبيت من الدرجة 55. تستخدم قضبان تثبيت ASTM F1554 من الدرجة 55 والدرجة 105 بشكل شائع في مشاريع الطاقة الشمسية لتثبيت هياكل التركيب على الأساسات الخرسانية المسلحة.
• أساسات أعمدة المرافق
• هياكل خطوط النقل
• أعمدة إشارات المرور
• أعمدة الإضاءة العالية
• أنظمة تركيب الطاقة الشمسية
• المباني الفولاذية الهيكلية
أسئلة متكررة حول قضبان تثبيت ASTM F1554:
ما هي استخدامات قضبان تثبيت ASTM F1554؟
تستخدم قضبان تثبيت ASTM F1554 لتثبيت أعمدة المرافق، وأعمدة الإضاءة، وهياكل إشارات المرور، وأنظمة تركيب الطاقة الشمسية، والمباني الفولاذية، وأساسات المعدات الثقيلة على الأساسات الخرسانية.
أي درجة من ASTM F1554 هي الأكثر استخدامًا؟
الدرجة 55 هي قضيب التثبيت ASTM F1554 الأكثر تحديدًا لأعمدة المرافق، وهياكل الإضاءة، وأعمدة إشارات المرور، وتطبيقات أساسات الطاقة الشمسية.
هل قضبان تثبيت ASTM F1554 مناسبة للبيئات الخارجية؟
نعم. غالبًا ما يتم توريد قضبان تثبيت ASTM F1554 بطلاءات مجلفنة بالغمس الساخن لتوفير مقاومة طويلة الأمد للتآكل في الظروف البيئية الخارجية والقاسية.

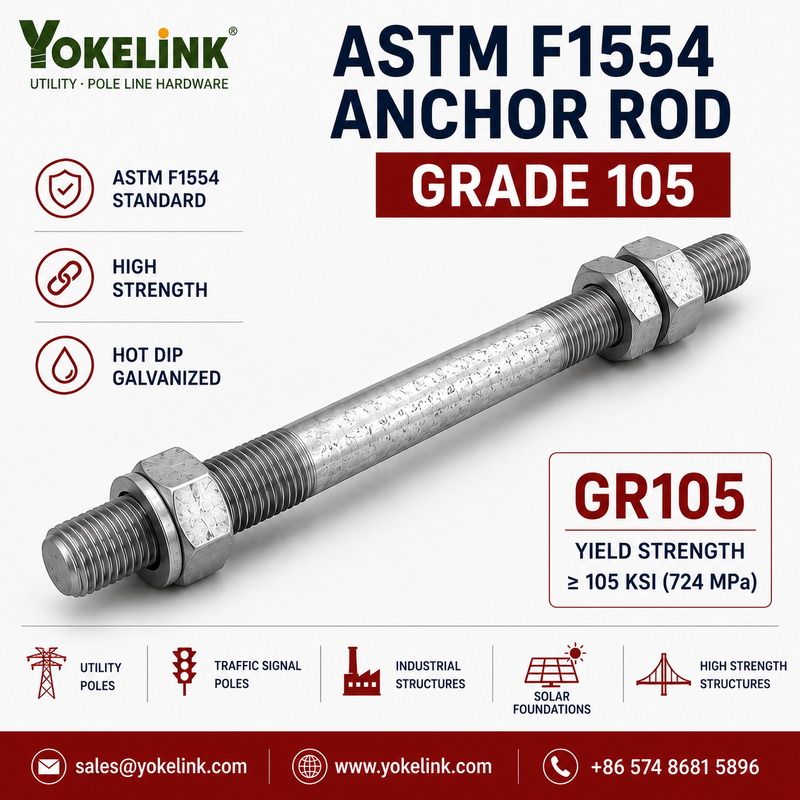

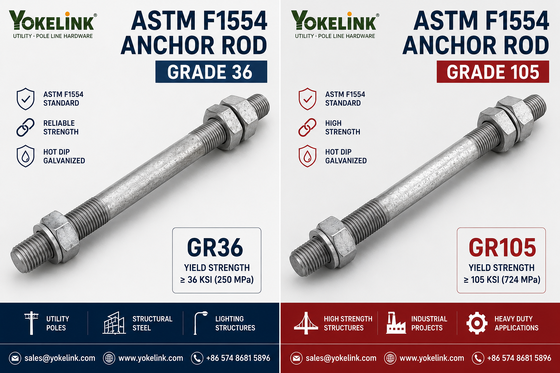

ما هو الفرق بين ASTM F1554 الدرجة 36، والدرجة 55، والدرجة 105؟
الدرجة 36 هو قضيب تثبيت فولاذ كربوني منخفض القوة، والدرجة 55 توفر قوة أعلى وهي الدرجة الأكثر استخدامًا، بينما الدرجة 105 هو قضيب تثبيت فولاذ سبائك عالي القوة مصمم للتطبيقات الهيكلية المتطلبة.
ما هو الفرق بين ASTM F1554 الدرجة 36، والدرجة 55، والدرجة 105؟
الدرجة 36 هو قضيب تثبيت فولاذ كربوني منخفض القوة، والدرجة 55 توفر قوة أعلى وهي الدرجة الأكثر استخدامًا، بينما الدرجة 105 هو قضيب تثبيت فولاذ سبائك عالي القوة مصمم للتطبيقات الهيكلية المتطلبة.
ما هي الصواميل والوردات المستخدمة مع قضبان تثبيت ASTM F1554؟
عادةً ما يتم توريد قضبان التثبيت من الدرجة 55 مع صواميل سداسية ثقيلة ASTM A563 الدرجة DH ووردات مقواة ASTM F436. قد تستخدم الدرجة 105 صواميل ASTM A563 DH أو ASTM A194 2H اعتمادًا على متطلبات المشروع.

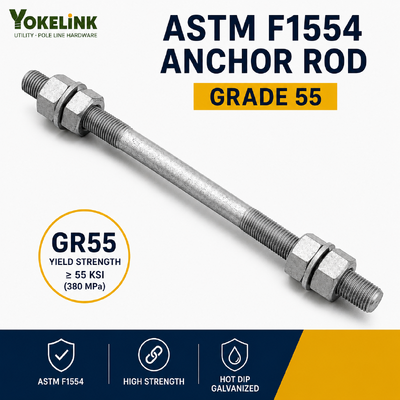

ما هي قوة الخضوع لـ ASTM F1554 الدرجة 55؟
تتمتع قضبان تثبيت ASTM F1554 الدرجة 55 بقوة خضوع دنيا تبلغ 55 ksi (380 MPa) ونطاق قوة شد يتراوح بين 75 ksi و 95 ksi (517-655 MPa). هذا المزيج من القوة والمتانة يجعل الدرجة 55 قضيب التثبيت الأكثر تحديدًا لتطبيقات المرافق والبنية التحتية والهيكلية.
هل تأتي قضبان تثبيت ASTM F1554 مع تقارير اختبار المطحنة (MTR)؟
نعم. يمكن لـ YOKELINK توفير تقارير اختبار المطحنة (MTRs) للتحقق من التركيب الكيميائي للمواد والخصائص الميكانيكية. تتوفر أيضًا شهادات فحص EN 10204 النوع 3.1 عند الطلب لدعم وثائق المشروع ومتطلبات ضمان الجودة.
